屏蔽屏蔽非屏蔽屏蔽非屏蔽

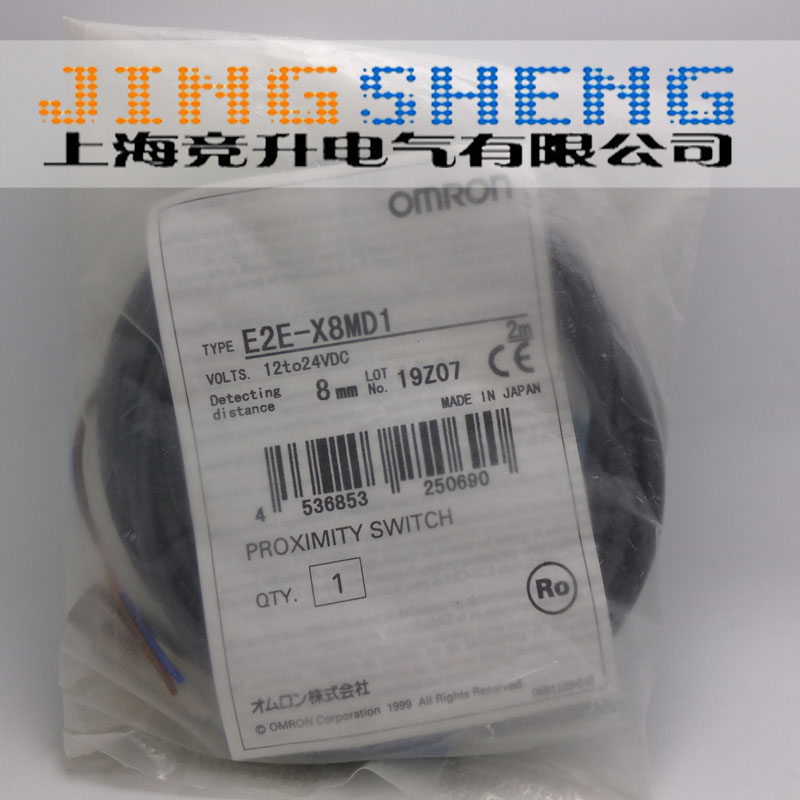

型号E2E-X2D□-ZE2E-X4MD□-ZE2E-X3D□-ZE2E-X8MD□-Z

检测距离

2mm±10%

4mm±10%

3mm±10%

8mm±10%

设定距离*1

0～1.6mm

0～3.2mm

0～2.4mm

0～6.4mm

应差

检测距离的15%以下

检测距离的10%以下

可检测物体

磁性金属(非磁性金属的检测距离较短。请参见样本上的“特性数据”)

标准检测物体

铁8×8×1mm

铁20×20×1mm

铁12×12×1mm

铁30×30×1mm

响应频率*2

1.5kHz

1kHz

0.8kHz

电源电压
(使用电压范围)

DC12～24V 纹波(p-p) 10%以下
(DC10～30V)

漏电流

0.8mA以下

控制输出开关
容量

3～100mA、诊断输出50mA[(仅为D1(5)S型]

残留
电压*3

3V以下(负载电流100mA、导线长2m时、仅M1J-T型为5V以下)

指示灯

D1型：动作显示(红色)、设定显示(绿色)
D2型： 动作显示(红色)

动作模式
(靠近检测物体时)

D1型： NO，D2型： NC
详情请参见样本上的“输入输出段回路图”的时序图

诊断输出延迟时间

0.3～1s

保护回路

脉冲吸收、负载短路保护(控制输出、诊断输出等包括在内)

环境温度范围

工作时：-25～+70°C，保存时：-40～+85°C (无结冰、结露)

环境湿度范围

工作时、保存时：各35～95%RH (无结露)

温度的影响

-25～+70°C的温度范围内
+23°C时，检测距离的±15%以内

-25～+70°C的温度范围内
+23°C时，检测距离的±10%以内

电压的影响

在额定电源电压的±15%范围内，额定电源电压时，检测距离的±1%以内

绝缘电阻

50MΩ以上(DC500Ｖ兆欧表) 充电部整体与外壳间

耐电压

AC1,000V 50/60Hz 1min 充电部整体与外壳间

振动(耐久)

10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h

冲击(耐久)

500m/s² X、Y、Z各方向 10次

1,000m/s² X、Y、Z各方向 10次

保护结构

导线引出型、接插件中继型：IEC标准 IP67，公司内部标准 耐油
接插件型：IEC标准 IP67

连接方式

导线引出型(标准导线长2m)、接插件型、接插件中继型(标准导线长300mm)

质量
(包装后)导线
引出型

约60g

约70g

接插件
中继型

─

约40g

接插件型

约15g

约25g

材质外壳

不锈钢 (SUS303)

黄铜镀镍

检测面

PBT

紧固螺母

黄铜镀镍

带齿垫圈

铁镀锌

附件

使用说明书

屏蔽屏蔽非屏蔽屏蔽非屏蔽

型号E2E-X7D□-ZE2E-X14MD□-ZE2E-X10D□-ZE2E-X20MD□-Z

检测距离

7mm±10%

14mm±10%

10mm±10%

20mm±10%

设定距离*1

0～5.6mm

0～11.2mm

0～8mm

0～16mm

应差

检测距离的10%以下

可检测物体

磁性金属(非磁性金属的检测距离较短。请参见样本上的“特性数据”)

标准检测物体

铁18×18×1mm

铁30×30×1mm

铁54×54×1mm

响应频率*2

0.5kHz

0.4kHz

0.1kHz

电源电压
(使用电压范围)

DC12～24V 纹波(p-p) 10%以下
(DC10～30V)

漏电流

0.8mA以下

控制输出开关
容量

3～100mA、诊断输出50mA[(仅为D1(5)S型]

残留
电压*3

3V以下(负载电流100mA、导线长2m时、仅M1J-T型为5V以下)

指示灯

D1型：动作显示(红色)、设定显示(绿色)
D2型： 动作显示(红色)

动作模式
(靠近检测物体时)

D1型： NO，D2型： NC
详情请参见样本上的“输入输出段回路图”的时序图

诊断输出延迟时间

0.3～1s

保护回路

脉冲吸收、负载短路保护(控制输出、诊断输出等包括在内)

环境温度范围

工作时：-25～+70°C，保存时：-40～+85°C (无结冰、结露)

环境湿度范围

工作时、保存时：各35～95%RH (无结露)

温度的影响

-25～+70°C的温度范围内+23°C时，检测距离的±10%以内

电压的影响

在额定电源电压的±15%范围内，额定电源电压时，检测距离的±1%以内

绝缘电阻

50MΩ以上(DC500Ｖ兆欧表) 充电部整体与外壳间

耐电压

AC1,000V 50/60Hz 1min 充电部整体与外壳间

振动(耐久)

10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h

冲击(耐久)

1,000m/s² X、Y、Z各方向 10次

保护结构

导线引出型、接插件中继型：IEC标准 IP67，公司内部标准 耐油
接插件型：IEC标准 IP67

连接方式

导线引出型(标准导线长2m)、接插件型、接插件中继型(标准导线长300mm)

质量
(包装后)导线
引出型

约130g

约175g

接插件
中继型

约70g

约110g

接插件型

约40g

约90g

材质外壳

黄铜镀镍

检测面

PBT

紧固螺母

黄铜镀镍

带齿垫圈

铁镀锌

附件

使用说明书
