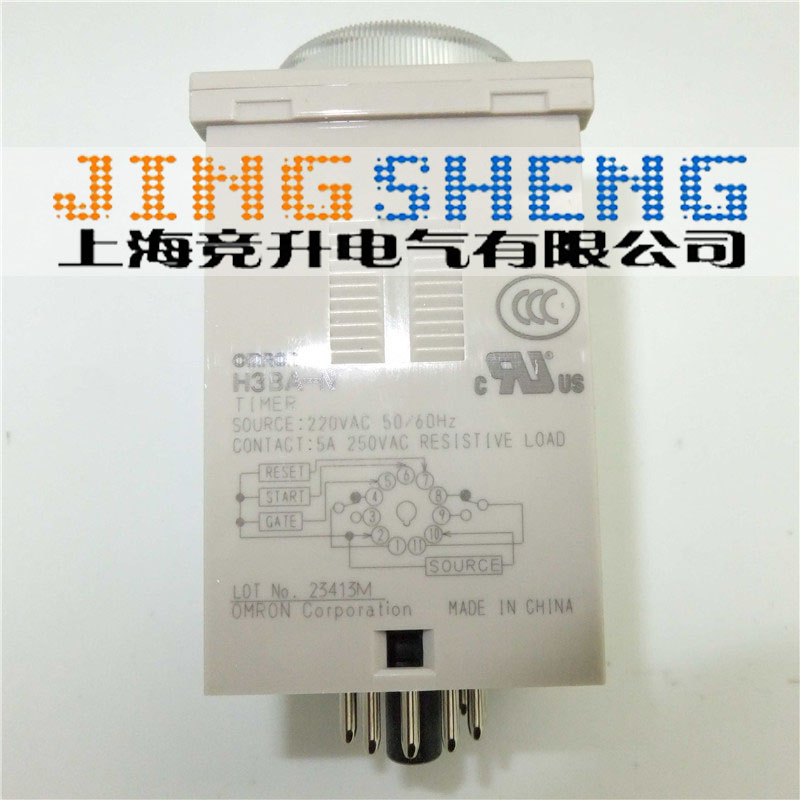

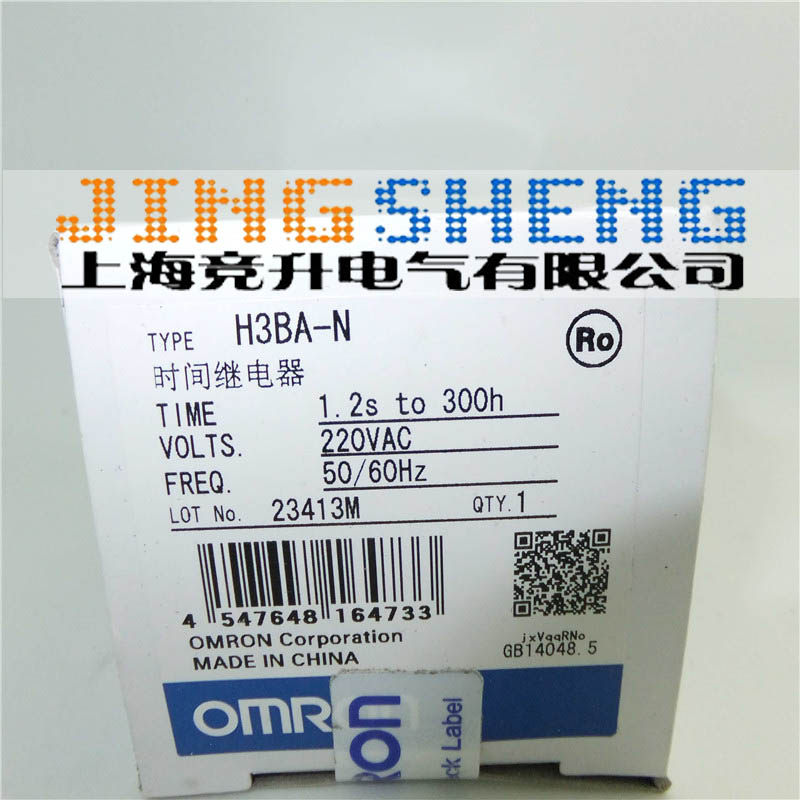

【原装正品】欧姆龙 OMRON时间继电器 H3BA-N 220V/AC
| 数量: | 库存 100 件 |
此宝贝与实体店同步出售，具体库存请与掌柜联系。
保证是全新正品 联系电话：15000095882
| 项目 | H3BA-N | H3BA-N8H |
|---|---|---|
| 动作模式 |
A：接通延时 B：闪烁断开起动 B2：闪烁开启起动 C：信号接通/断开延迟 D：信号断开延迟 E：间隔 G：信号接通/断开延迟 J：单触发 |
A：接通延时 H：带瞬时输出接点的接通延时 |
| 引脚类型 | 11引脚 | 8引脚 |
| 输入方式 | 无电压输入 | - |
| 输出方式 | DPDT(限时) | SPDT(限时)与可切换SPDT(限时瞬时) |
| 安装方式 | DIN导轨安装、表面安装和嵌入安装 | |
| 适用标准 |
取得UL508、CSA C22.2 No.14、LR和CCC认证 符合EN61812-1(污染度2 / 过电压类别 Ⅲ) |
|
| EMC |
(EMI)： EN61812-1 辐射：EN55011 class A AC电源抗干扰强度：EN55011 class A (EMS)： EN61812-1 静电放电抗干扰强度：EN61000-4-2: 6kV 接触放电、8kV 空气放电 辐射无线电频率：EN61000-4-3: 10V/m (80MHz~1GHz AM调频) 电磁场强度抗扰度：3V/m (1.4GHz~2GHz AM调频)、 1V/m (2GHz~2.7GHz AM调频)、10V/m (900MHz脉冲调频) 传导干扰抗扰度：EN61000-4-6: 10V (0.15MHz~80MHz) 快速脉冲群抗扰度：EN61000-4-4: 2kV电源线、2kV I/O信号线 浪涌抗扰度：EN61000-4-5: 2kV共同模式、1kV不同模式 电压突降：EN61000-4-11 中断耐受能力：EN61000-4-11 |
|
| 时间单位 | s(秒) | ×10s (10秒) | min (分) | ×10min (10分) | h (小时) | ×10h (10小时) | |
|---|---|---|---|---|---|---|---|
| 全刻度设定 | |||||||
| 1.2 | 设定时间 | 0.05~1.2 | 1.2~12 | 0.12~1.2 | 1.2~12 | 0.12~1.2 | 1.2~12 |
| 3 | 0.3~3 | 3~30 | 0.3~3 | 3~30 | 0.3~3 | 3~30 | |
| 12 | 1.2~12 | 12~120 | 1.2~12 | 12~120 | 1.2~12 | 12~120 | |
| 30 | 3~30 | 30~300 | 3~30 | 30~300 | 3~30 | 30~300 | |
| 项目 | H3BA-N | H3BA-N8H |
|---|---|---|
|
额定电源电压 (请参见注1和注2) |
AC110V(50/60Hz)、AC220V(50/60Hz)、DC24V | |
|
使用电压范围 (请参见注3) |
额定电源电压的85%~110% | |
| 电源复位 | 最短电源开启时间:0.1s | |
| 无电压输入 |
ON时阻抗：1kΩ以下 ON时残留电压：1V以下 OFF时阻抗：200kΩ以上 |
|
| 功率消耗 |
AC110V：大约4.6VA(1.5W) AC220V：大约7.6VA(1.3W) DC24V：大约0.6W |
AC110V：大约3.6VA(1.6W) AC220V：大约7.8VA(1.9W) DC24V：大约0.9W |
| 控制输出 | AC2,500V 50/60Hz 1分钟 | |
注1. DC纹波率为20%以下。
2. 使用DC24V H3BA-N型以外的其他型号会产生浪涌电流。
在通过传感器等输出无接点打开这些型号的电源时，需要注意浪涌电流。
3. 在环境温度较高的情况下持续使用定时器，DC标准波纹率为90%或更高。
| 项目 | H3BA-N | H3BA-N8H |
|---|---|---|
| 工作时间精度 | ±0.3% FS以下 (1.2s范围为±0.3%±10ms) | |
| 设定误差 | ±5% FS ±0.05s以下 | |
| 复位时间 |
最短电源开启时间：0.1以下 最短脉冲输入时间：50ms |
|
| 电压影响 | ±0.5% FS以下 (1.2s范围为±0.5%±10ms) | |
| 温度影响 | ±2% FS以下 (1.2s范围为±2%±10ms) | |
| 绝缘电阻 | 100MΩ以上 (DC500V时) | |
| 耐电压 |
AC2,000V，50/60Hz 1min (导电金属部件与外露的非导电金属部件之间) AC2,000V，50/60Hz 1min (控制输出端子与使用电源电路之间) AC1,000V，50/60Hz 1min (不同的极节点之间)(H3BA-N8H型为AC750V) |
|
| 脉冲电压 |
1kV (电源端子之间) 2kV (导电端子与外露的非导电金属部件之间，DC24V型为1.5kV) |
|
| 耐噪音 |
AC型：±1.5kV (电源端子之间)、±600V (输入端子之间)、 噪声模拟器生成的方波噪声(脉冲宽度为：100ns/1μs，增加1ns) DC型：±480V (电源端子之间)、±600V (输入端子之间)、 噪声模拟器生成的方波噪声(脉冲宽度为：100ns/1μs，增加1ns) |
|
| 耐静电 |
误动作：4kV 毁坏：8kV |
|
| 耐振动 |
毁坏：10~55Hz，0.75mm单振福，3方向，各1次 误动作：10~55Hz，0.5mm单振福，3方向，各1次 |
|
| 耐冲击 |
毁坏：1,000m/s2 (大约100G)，3方向，各1次 误动作：100m/s2 (大约10G)，3方向，各1次 |
|
| 环境温度 |
工作时：-10℃~55℃(无结冰) 保存时：-25℃~65℃(无结冰) |
|
| 环境湿度 | 工作时：35%~85% | |
| 寿命 |
机械：1,000万次以上 (无负载时频率为1800次/小时) 电气：100,000次以上 (AC250V 5A电阻负载、1800次/小时) |
机械：1,000万次以上 (无负载时频率为1800次/小时) 电气：100,000次以上 (AC250V 5A电阻负载、360次/小时) |
| 外壳颜色 | 浅灰色 (Munsell 5Y7/1) | |
| 防护等级 | IEC：IP40 (面板表面) | |
| 质量 | 大约95g | |
注：要将定时器的限时设定为小于3秒的循环或采用强制复位，在D模式下使用H3BA-N（信号断开延迟）。
