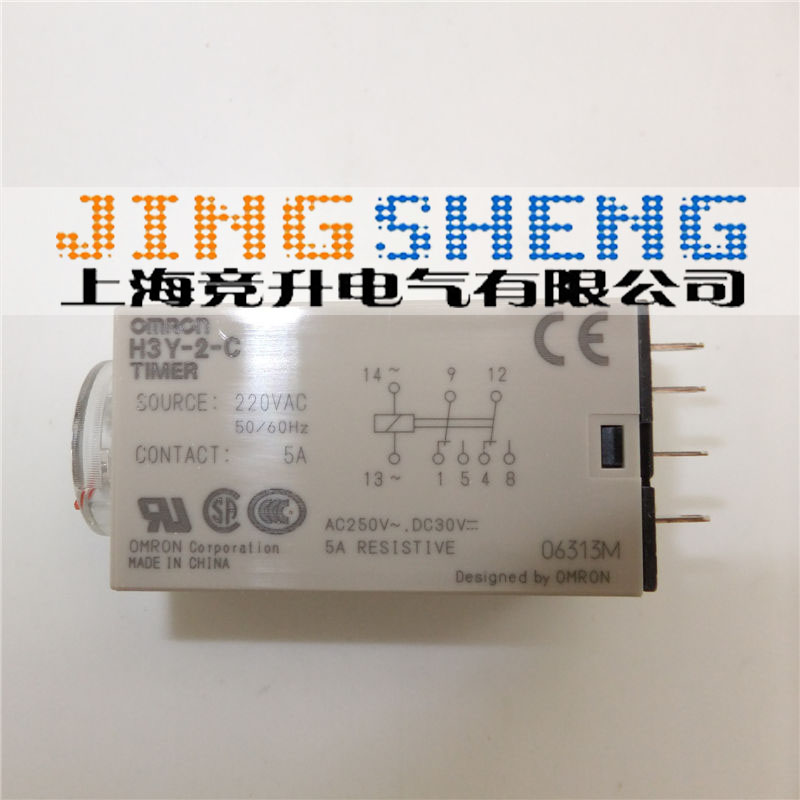

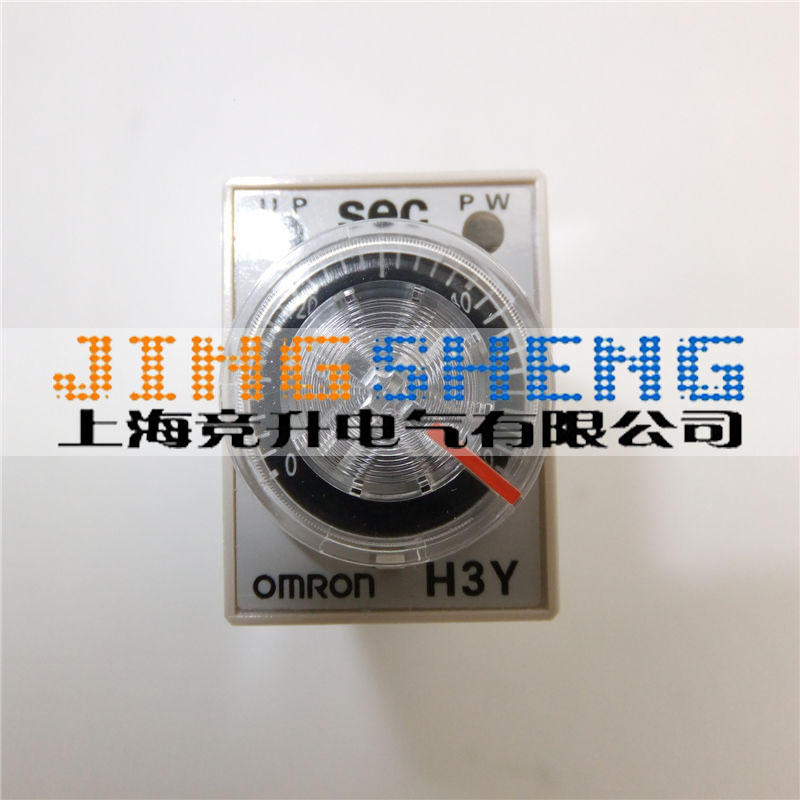

【原装正品】欧姆龙OMRON时间继电器H3Y-2-C 60S 220V/AC
| 数量: | 库存 100 件 |
此宝贝与实体店同步出售，具体库存请与掌柜联系。
保证是全新正品 联系电话：15000095882
| 额定时间 | 时间设定范围 |
|---|---|
| 1s | 0.1～1s |
| 5s | 0.2～5s |
| 10s | 0.5～10s |
| 30s | 1.0～30s |
| 60s | 2.0～60s |
| 3min | 0.1～3min |
| 30min | 1.0～30min |
| 项目 | H3Y-2-C/H3Y-4-C |
|---|---|
| 额定电源电压(请参见注4。) | AC110V(50/60Hz)、AC220V(50/60Hz)、DC24V (请参见注1和2。) |
| 使用电压范围 | 额定电源电压的85%～110% (请参见注5。) |
| 复位电压 | 最小为额定电源电压的10% (请参见注3。) |
| 功率消耗 |
AC110V ：继电器ON ： 大约1.8VA (1.6W)， 50/60Hz 继电器OFF ： 大约1VA (0.6W)， 50/60Hz AC220V ：继电器ON ： 大约2.2VA (1.8W)， 50/60Hz 继电器OFF ： 大约1.5VA (1.1W)， 50/60Hz DC24V ：继电器ON ： 大约1.1W 继电器OFF ： 大约0.1W |
| 控制输出 |
H3Y-2(-0): 5 A at 250 VAC, resistive load (cosφ = 1) H3Y-4(-0): 3 A at 250 VAC, resistive load (cosφ = 1) |
注1. 请不要将逆变器输出用作电源。详情请参见所有定时器注意事项。
2. DC额定规格下，可以使用单相全波段整流电源。
3. 按如下所示设定复位电压以确保复位正确。
AC110V：AC11V以下
AC220V：AC22V以下
DC24V：DC2.4V以下
4. 连接定时器和AC 2线接近传感器时，请参见所有定时器注意事项。
5. 在低于使用环境温度50°C的环境中持续使用定时器时，请在额定电压的90%到110%范围内使用。
| 工作时间精度 | ±2% FS以下(最大刻度时间) |
|---|---|
| 设定误差 | ±10% ±50ms FS以下(最大刻度时间) |
| 复位时间 | 最短电源开启时间： 0.1s以上(包括中途复位) |
| 电压影响 | ±2% FS以下(最大刻度时间) |
| 温度影响 | ±5% FS以下(最大刻度时间) |
| 绝缘电阻 | 100MΩ以上(DC500V时) |
| 耐电压 |
AC2,000V， 50/60Hz 1min (导电端子与外露的非导电金属部件之间) (请参见注1) AC2,000V， 50/60Hz 1min (使用电源电路与控制输出之间) AC2,000V， 50/60Hz 1min (不同的极节点之间；2 极型) AC1,500V， 50/60Hz 1min (不同的极节点之间；4 极型) AC1,000V， 50/60Hz 1min (非连续性接点之间) |
| 耐振动 |
毁坏： 10～55Hz， 0.75mm 单振幅， 3方向， 各1h 误动作： 10～55Hz， 0.5mm 单振幅， 3方向， 各10min |
| 耐冲击 |
毁坏： 1,000m/s2(大约100G)， 6方向， 各3次 误动作： 100m/s2 (大约10G)， 6方向， 各3次 |
| 环境温度 |
工作时： -10°C～50°C (无结冰) 保存时： -25°C～65°C (无结冰) |
| 环境湿度 | 工作时： 35%～85% |
| 寿命 |
机械： 1,000万次以上(无负载时频率为1,800次/小时) 电气： H3Y-2-C ： 400,000次以上(AC250V 5A 电阻负载、1,800次/小时) (常温时) H3Y-4-C ： 160,000次以上(AC250V 3A 电阻负载、1,800次/小时) (常温时) (请参见注2。) |
| 脉冲电压 |
电源端子之间： 3kV (AC110V， AC220V) 1kV (DC24V) 外露的非导电金属部件之间： 4.5kV (AC110V， AC220V) 1.5kV (DC24V) |
| 抗干扰 | ±1.5kV， 噪声模拟器生成的方波噪声(脉冲宽度为： 100ns/1μs， 增加1ns) |
| 耐静电 |
毁坏： 8kV 误动作：4kV |
| 防护等级 | IP40 |
| 质量 | 大约50g |
| EMC |
(EMI) EN61812-1 辐射干扰电场强度： EN55011 Group 1 class A AC电源抗干扰强度： EN55011 Group 1 class A(EMS) EN61812-1 静电放电抗干扰强度： EN61000-4-2 ： 8kV 空气放电(3级) 电场强度抑制能力： EN61000-4-3 ： 10V/m (80MHz～1GHz) (3级) 突发噪音抑制能力： EN61000-4-4 ： 2kV 电源线(3级)、2kV I/O信号线(4级) 浪涌抑制能力： EN61000-4-5 ： 2kV 电源线大地间(3级)、1kV 线间(3级) |
| 适用标准 |
UL508/CSA C22.2 No. 14 符合EN61812-1和IEC60664-1标准。(H3Y-2-C为2.5kV/2， H3Y-4-C为2.5kV/1) 符合EN60947-5-1的输出类别。 CCC ： (H3Y-2-C) 污染度2， 过电压类别II， GB14048.5部分， (H3Y-4-C) 污染度1， 过电压类别II， GB14048.5部分 |
注1. 不包含端子螺丝部分。
2. 请参见电气寿命曲线。
