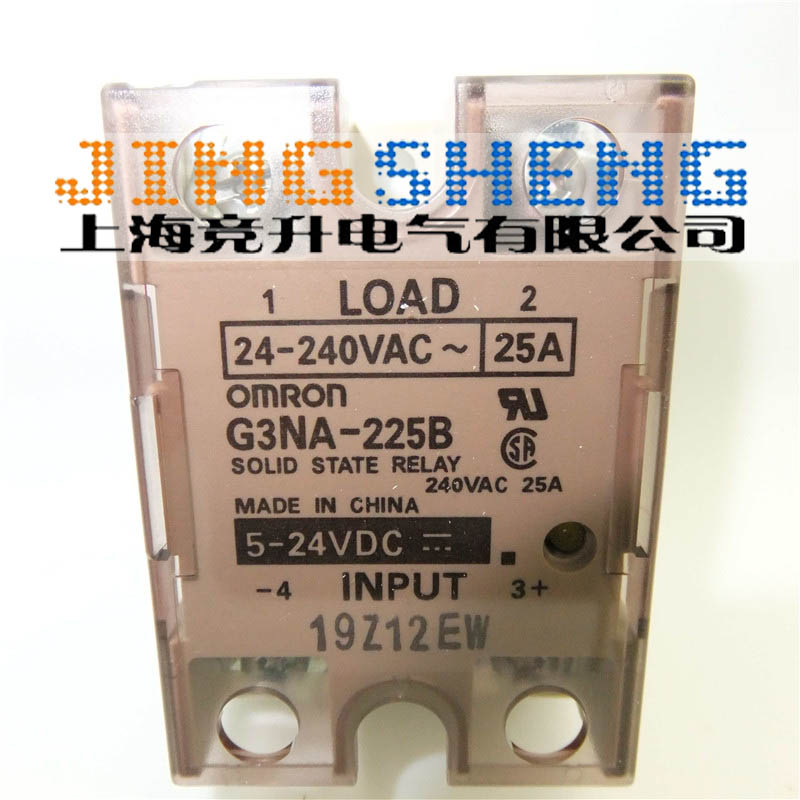

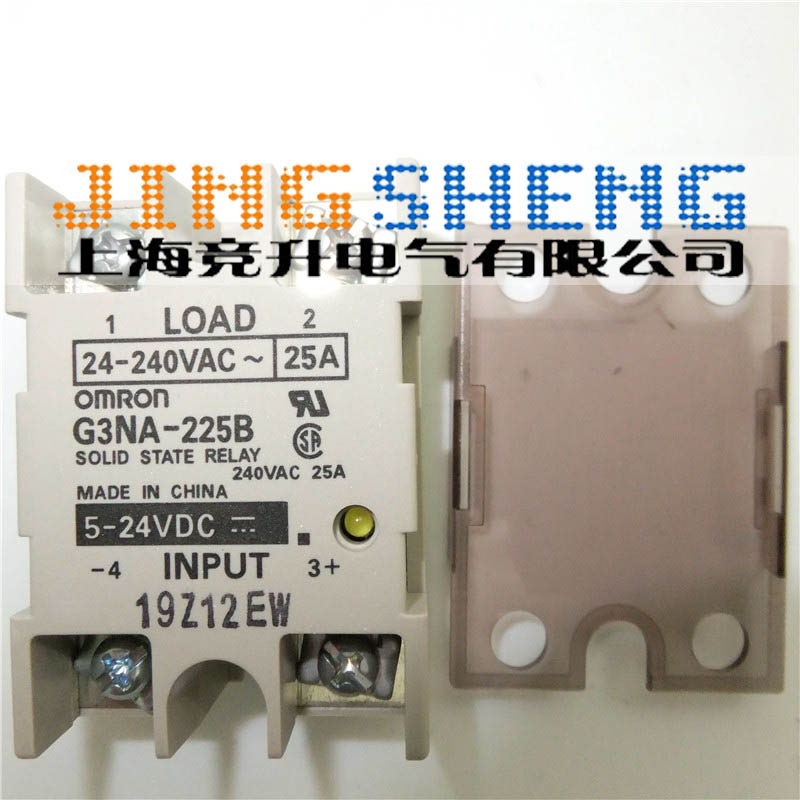

原装正品欧姆龙OMRON固态继电器G3NA-225B代替型号G3NB-225B-1
| 数量: | 库存 100 件 |
此宝贝与实体店同步出售，具体库存请与掌柜联系。
保证是全新正品 联系电话：15000095882
| 项目 型号 | 额定电压 | 使用电压范围 | 阻抗 *1 | 电压电平 | |
|---|---|---|---|---|---|
| 动作电压 | 复位电压 | ||||
| G3NA-2□□B | DC5～24V | DC4～32V | 7mA以下 ＊2 | DC4V以下 | DC1V以上 |
| AC100～120V | AC75～132V | 36kΩ±20% ＊4 | AC75V以下 ＊3 | AC20V以上 ＊3 | |
| AC200～240V | AC150～264V | 72kΩ±20% | AC150V以下 ＊3 | AC40V以上 ＊3＊5 | |
|
G3NA-4□□B-2 G3NA-D210B |
DC5～24V | DC4～32V | 5mA以下 ＊2 | DC4V以下 | DC1V以上 |
| AC100～240V | AC75～264V | 72kΩ±20% | AC75V以下 | AC20V以上 | |
|
G3NA-275B-UTU-2 G3NA-290B-UTU-2 |
DC5～24V | DC4～32V | 15mA以下 | DC4V以下 | DC1V以上 |
| AC100～240V | AC75～264V | 72kΩ±20% | AC75V以下 | AC20V以上 | |
|
G3NA-475B-UTU-2 G3NA-490B-UTU-2 |
DC5～24V | DC4～32V | 7mA以下 | DC4V以下 | DC1V以上 |
| AC100～240V | AC75～264V | 72kΩ±20% | AC75V以下 | AC20V以上 | |
*1. 输入阻抗是额定电压最大值时的值。（例如：AC100～120V用为AC120V时的值）
*2. 恒定电流输入回路方式 G3NA-（D）2□□B-UTU型在15mA以下。
*3. 请参见样本上的“●温度特性”。
*4. G3NA-240B （-UTU）型号为72kΩ±20％。
*5. G3NA-240B （-UTU）型号为AC20V以上。
| 项目 型号 | 额定负载电压 | 负载电压范围 | 负载电流 *1 |
浪涌ON 电流耐量 |
峰值重复切断电压、 集电极、发射极 之间电压(参考値) |
|
|---|---|---|---|---|---|---|
| 带散热器 | 无散热器 | |||||
| G3NA-205B | AC24～240V | AC19～264V |
0.1～5A (40℃时) ＊2 |
0.1～3A (40℃时) |
60A (60Hz、1周期) |
600V(VDRM) |
| G3NA-210B |
0.1～10A (40℃时) ＊2 |
0.1～4A (40℃时) |
150A (60Hz、1周期) |
|||
| G3NA-220B |
0.1～20A (40℃时) ＊2 |
0.1～4A (40℃时) |
220A (60Hz、1周期) |
|||
| G3NA-240B |
0.1～40A (40℃时)＊2 |
0.1～6A (40℃时) |
440A (60Hz、1周期) |
|||
| G3NA-410B | AC200～480V | AC180～528V |
0.2～10A (40℃时) ＊2 |
0.2～4A (40℃时) |
150A (60Hz、1周期) |
1,200V(VDRM) |
| G3NA-420B |
0.2～20A (40℃时) ＊2 |
0.2～4A (40℃时) |
220A (60Hz、1周期) |
|||
| G3NA-440B-2 |
0.2～40A (40℃时) ＊2 |
0.2～6A (40℃时) |
440A (60Hz、1周期) |
|||
| G3NA-D210B | DC5～200V | DC4～220V |
0.1～10A (40℃时) ＊2 |
0.1～4A (40℃时) |
20A(10ms) | 400V(VCEO) |
| G3NA-275B-UTU-2 | AC24～240V | AC19～264V |
1～75A (40℃时) ＊2 |
1～7A (40℃时) |
800A (60Hz、1周期) |
600V(VDRM) |
| G3NA-290B-UTU-2 |
1～90A (40℃时) ＊2 |
1～7A (40℃时) |
1,000A (60Hz、1周期) |
|||
| G3NA-475B-UTU-2 | AC200～480V | AC180～528V |
1～75A (40℃时) ＊2 |
1～7A (40℃时) |
800A (60Hz、1周期) |
1,200V(VDRM) |
| G3NA-490B-UTU-2 |
1～90A (40℃时) ＊2 |
1～7A (40℃时) |
1,000A (60Hz、1周期) |
|||
*1. 根据环境温度的不同而不同。详情请参见样本的特性数据“●负载电流-环境温度额定规格”。
*2. 使用专用散热器（参见样本）或规定尺寸的散热板时。
| 型号 项目 |
G3NA -205B |
G3NA -210B |
G3NA -220B |
G3NA -240B |
G3NA -410B |
G3NA -420B |
G3NA-440B(-2) | G3NA-D210B | G3NA-275B-UTU(-2) | G3NA-290B-UTU(-2) | G3NA-475B-UTU(-2) | G3NA-490-UTU(-2) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 动作时间 |
负载电源的1/2周期+1ms以下 (DC输入) 负载电源的11/2周期+1ms以下 (AC输入) |
1ms以下 (DC输入) 30ms以下 (AC输入) |
负载电源的1/2周期+1ms以下 (DC输入) 负载电源的11/2周期+1ms以下 (AC输入) |
|||||||||
| 复位时间 |
负载电源的1/2周期+1ms以下 (DC输入) 负载电源的11/2周期+1ms以下 (AC输入) |
5ms以下 (DC输入) 30ms以下 (AC输入) |
负载电源的1/2周期+1ms以下 (DC输入) 负载电源的11/2周期+1ms以下 (AC输入) |
|||||||||
| 输出ON电压下降 | 1.6V(RMS)以下 | 1.8V(RMS)以下 | 1.5V以下 | 1.6V(RMS)以下 | 1.8V(RMS)以下 | |||||||
| 漏电流 |
5mA以下 (AC100V时) 10mA以下 (AC200V时) |
10mA以下 (AC200V时) 20mA以下 (AC400V时) |
5mA以下 (DC200V时) |
5mA以下 (AC100V时) 10mA以下 (AC200V时） |
10mA以下 (AC200V时) 20mA以下 (AC400V时) |
|||||||
| 绝缘电阻 | 100MΩ以上(DC500V兆欧表) | |||||||||||
| 耐电压 | AC2,500V 50/60Hz 1min | AC4,000V 50/60Hz 1min | ||||||||||
| 振动 | 10～55～10Hz 单振幅0.75mm(双振幅1.5mm) | |||||||||||
| 冲击 | 1,000m/s2 | |||||||||||
| 保管温度 | -30～+100℃(无结冰、结露) | |||||||||||
| 使用环境温度 | -30～+80℃(无结冰、结露) | |||||||||||
| 使用环境湿度 | 45～85%RH | |||||||||||
| 质量 | 约60g | 约70g | 约80g | 约70g | 约120g | |||||||
